電機轉子沖片檢測方案，助力提升電機效能

發表時間：2023-07-28 18:07:52 作者：三坐標來源：www.gjlhsb.com 瀏覽：

轉子沖片是電機轉子上的金屬薄片，通常由高導電性材料（如銅、鋁）制成。它們被安裝在電機轉子的連接部位，用于傳導電流和承受電磁力作用。電機轉子沖片作為電

機效能提升的核心元件，其精度、質量直接關系到電機的性能和穩定性，好的電機轉子沖片能夠提供良好的電流傳導和熱耐性，減少電機內部的熱效應和損耗，從而延長

電機的使用壽命。

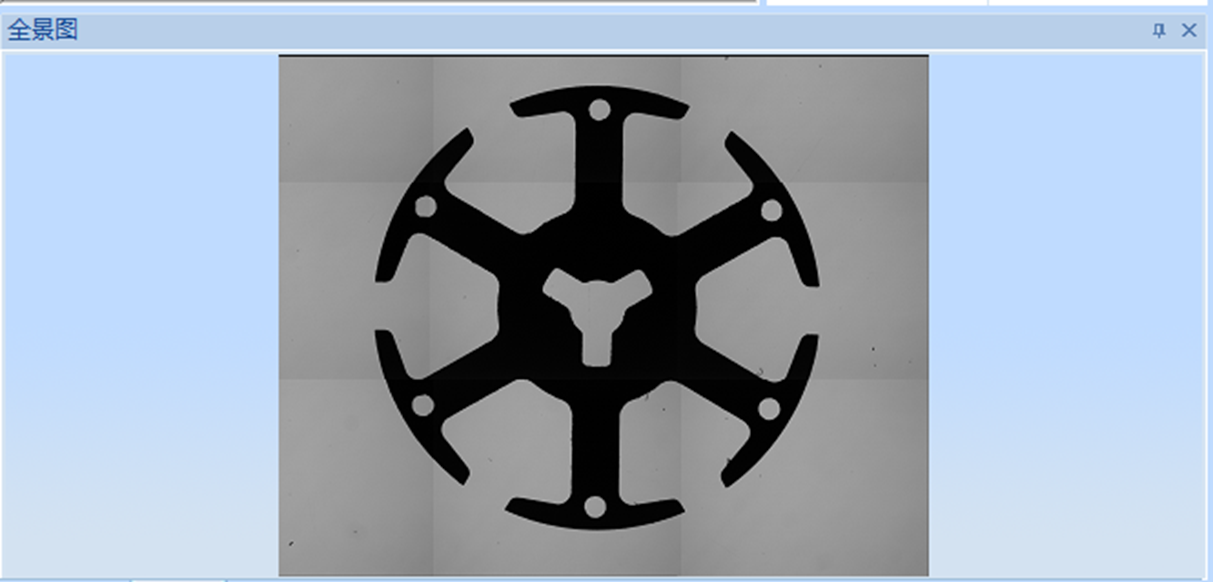

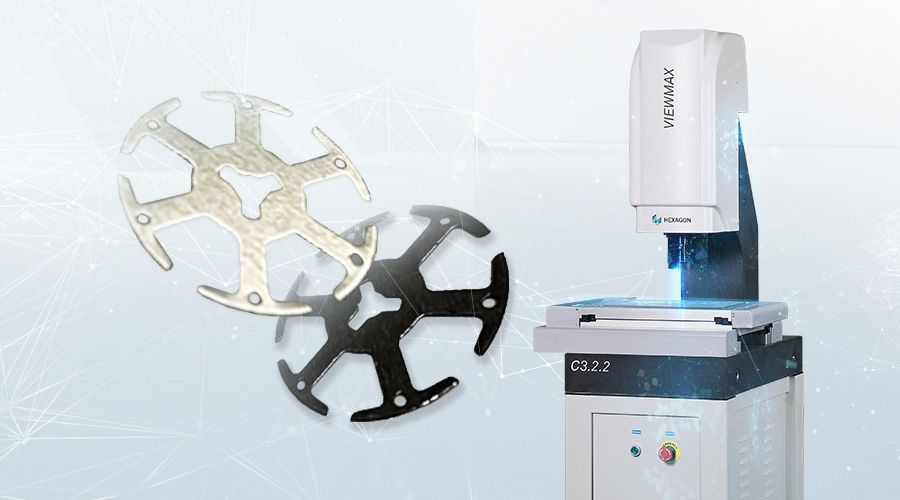

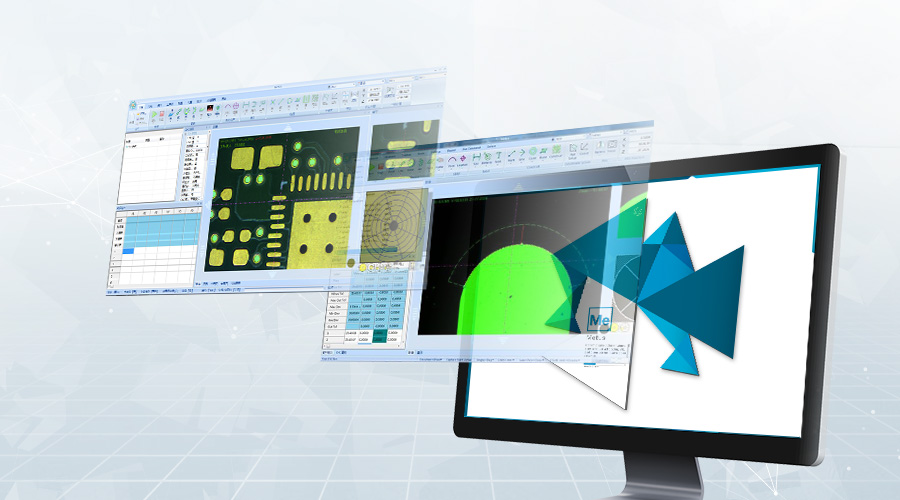

思瑞測量ViewMax C系列全自動影像測量儀針對這類產品提供了精密的尺寸檢測方案，采用METUS功能強大的圖像處理算法，在雜點過濾和抓邊方式上借鑒PC-DMIS的

優勢，結合抓邊方式、強度和外層濾波等，快速獲取電機轉子沖片的直徑、長度、圓度、平行度、同心度等各項數據，幫助廠商提高產品質量和效率，增強企業競爭力。


檢測步驟

步驟一，抓取建立坐標系的元素

選擇“要素-圓-圓環取圓” 。


步驟二，構造直線。

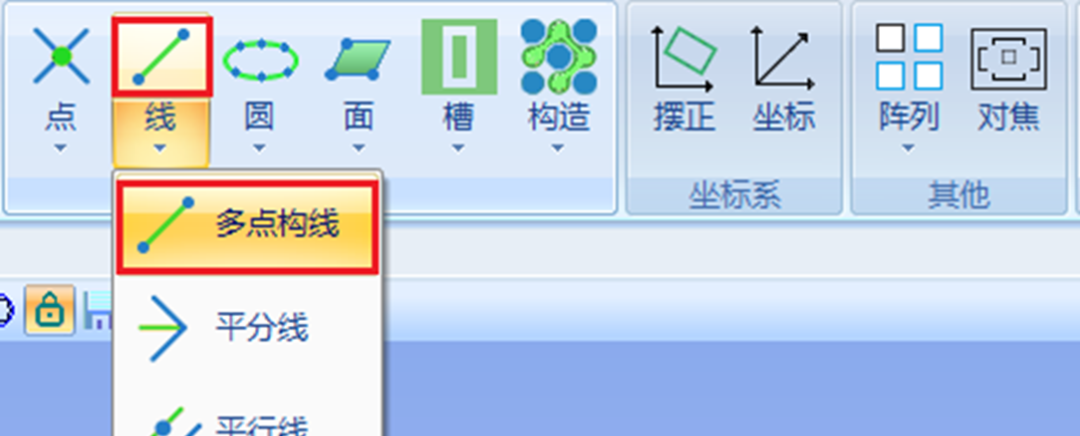

選擇“構造-線-多點構線”

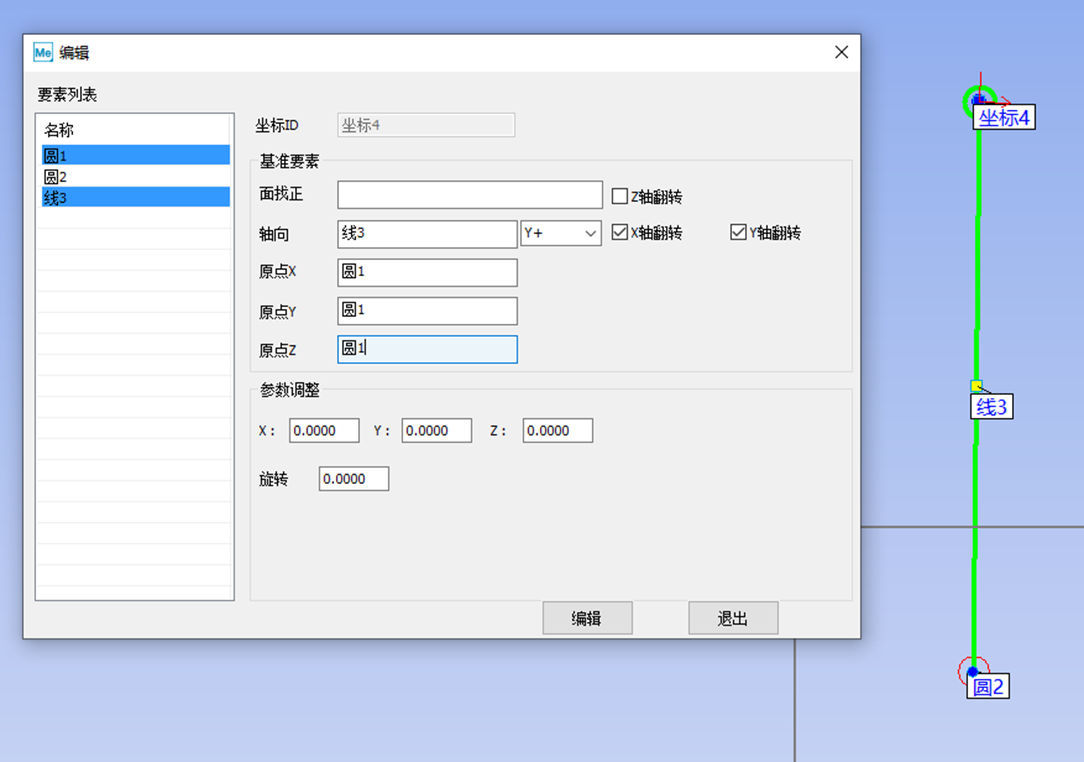

步驟三，建立坐標系

1) 快捷鍵：CTRL+ALT+A

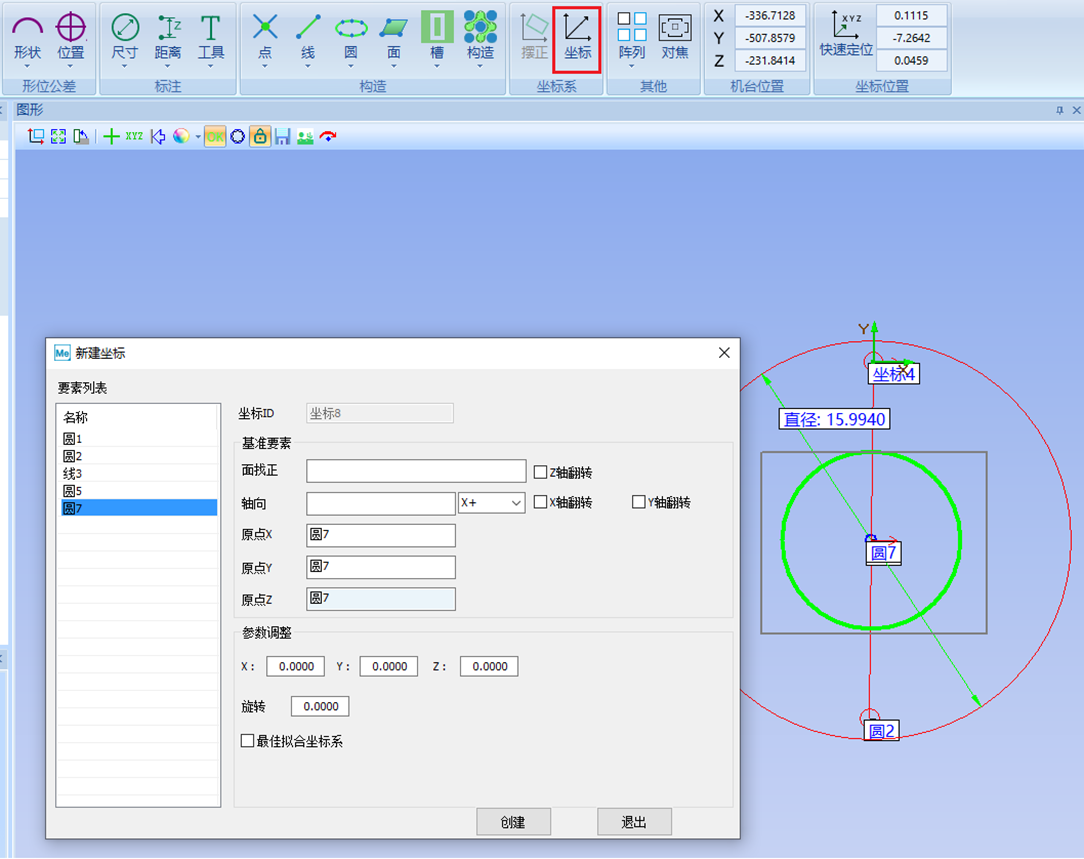

2) 選擇直線及圓，確定軸向及原點。

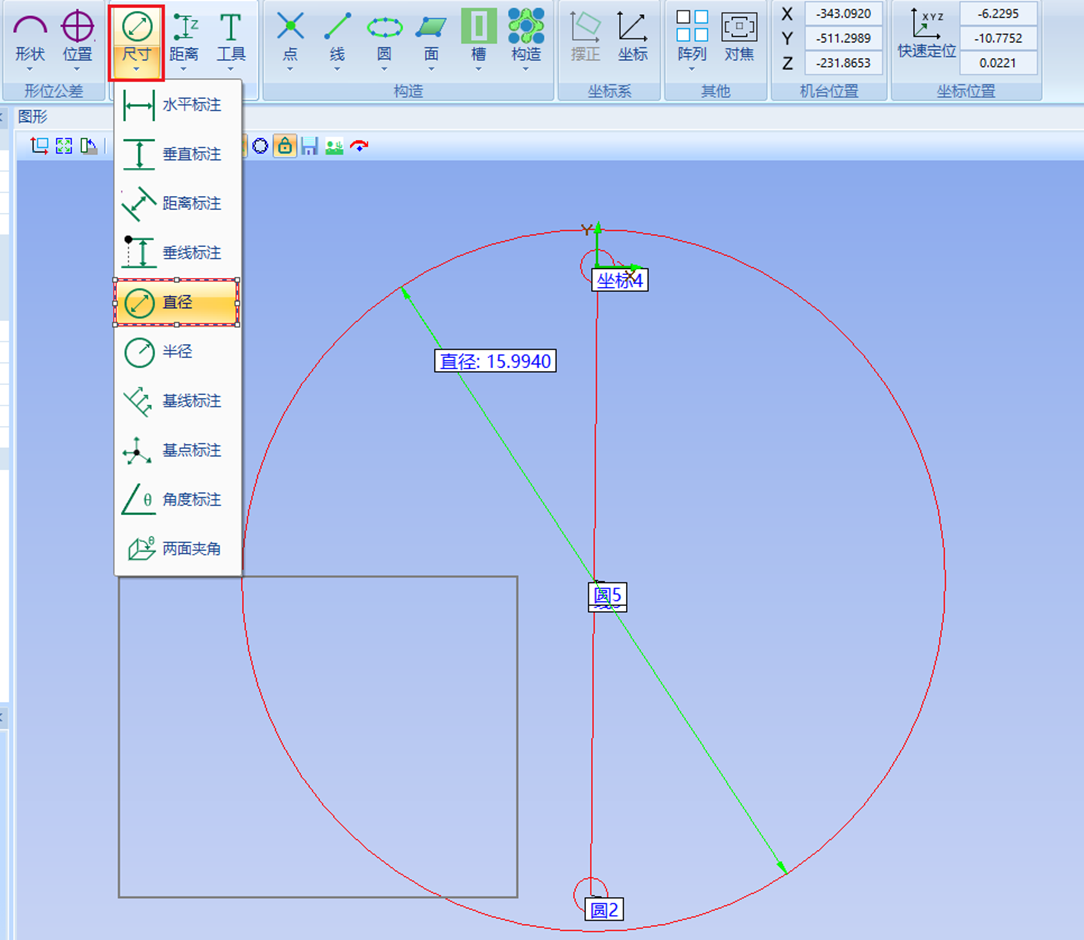

步驟四，抓取外圓，并求直徑。

1) 選擇“要素-圓-圓環取圓”；

2) 點擊“標注-尺寸-直徑”。

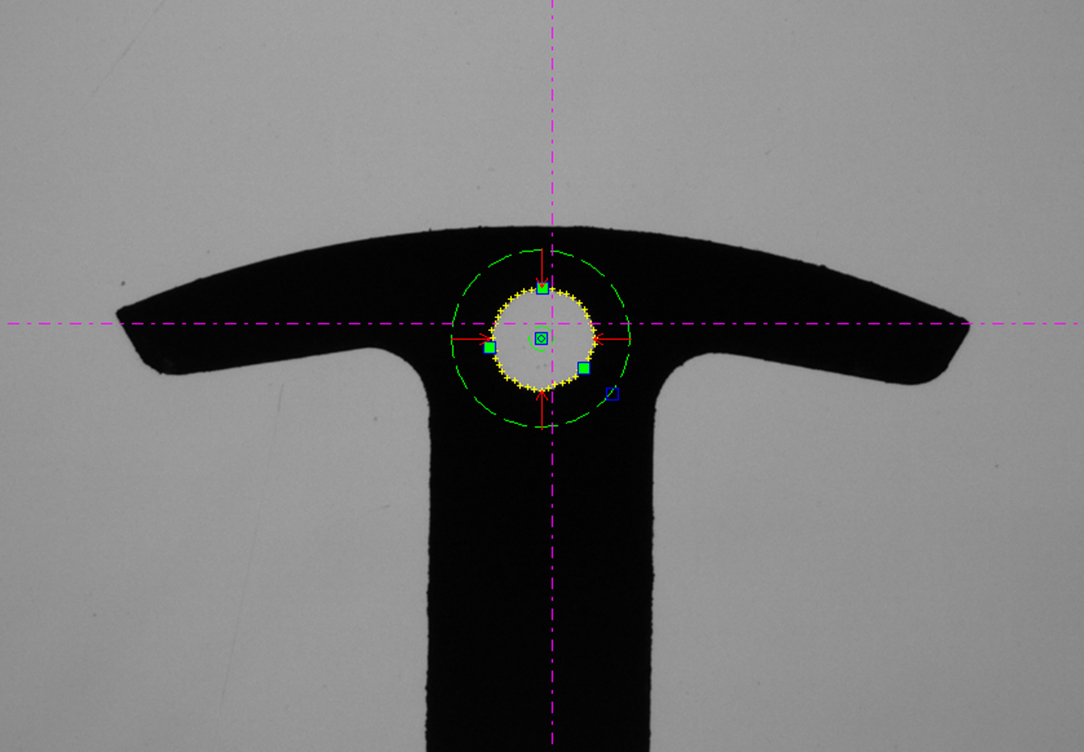

步驟五，取出中心圓，并將坐標系移至圓中心

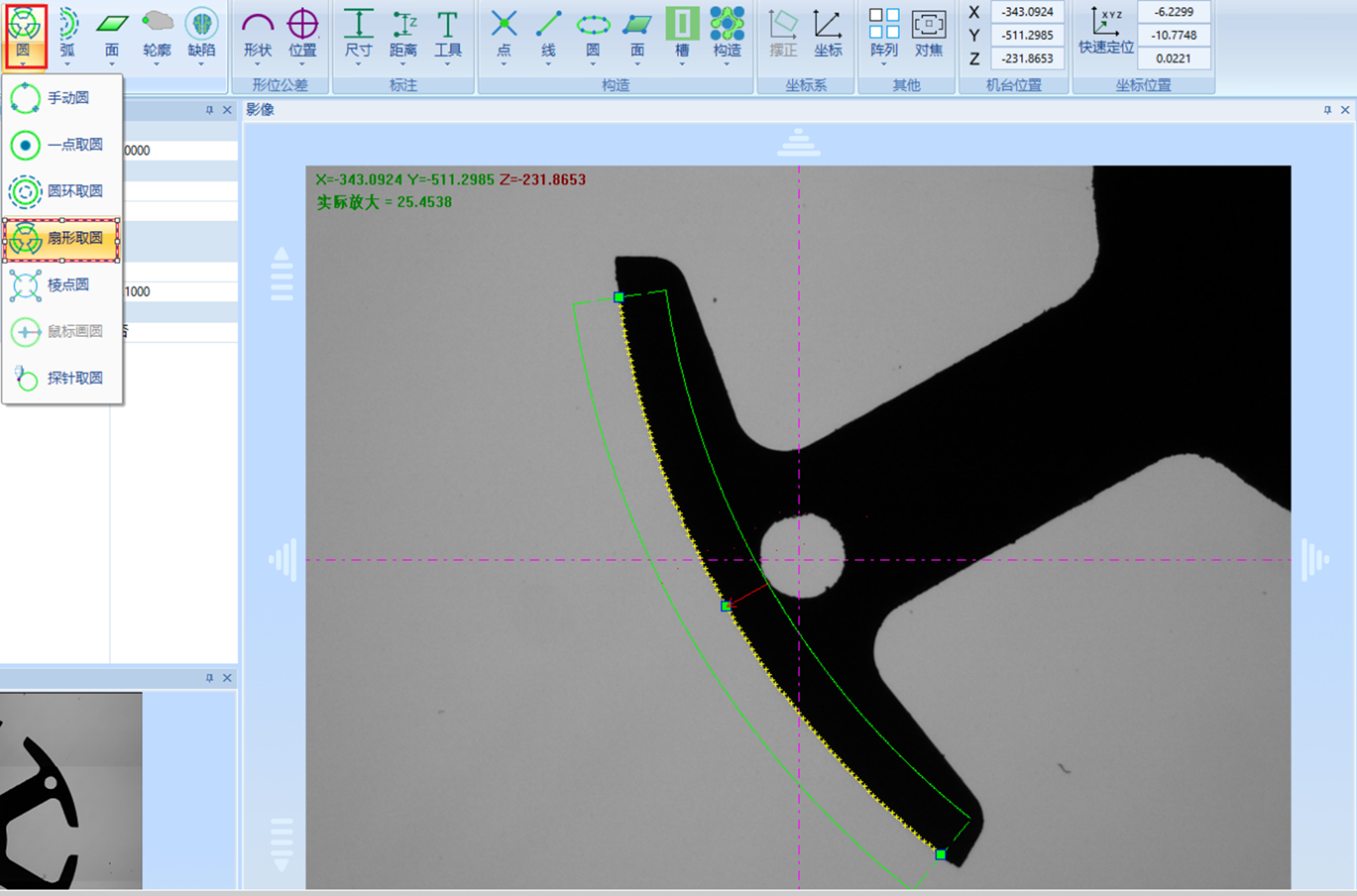

1) 選擇“要素-圓-扇形取圓”；

2) 建立坐標系快捷鍵：CTRL+ALT+A；

3) 選擇圓，確定原點。

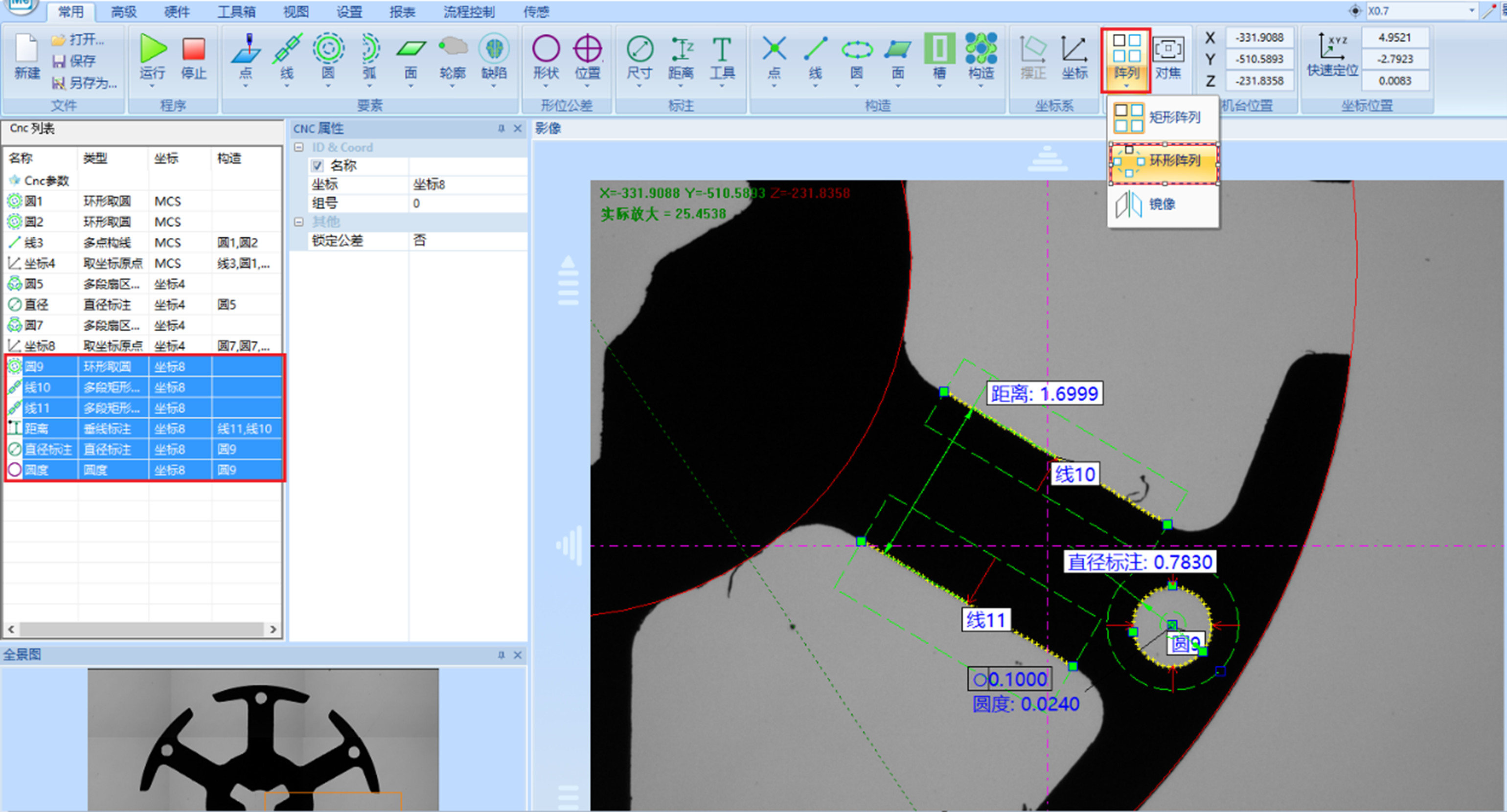

步驟六，環形陣列

1) 選擇需要陣列的元素及尺寸

2) “陣列-環形陣列”

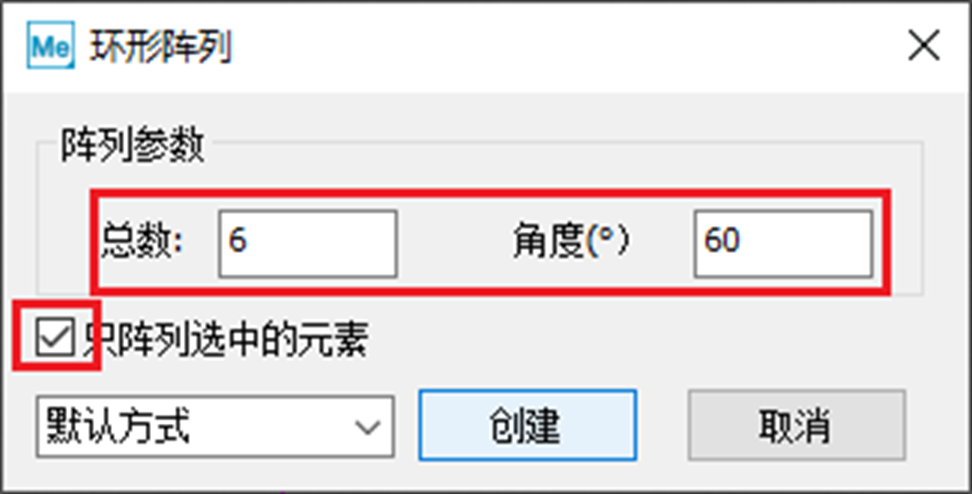

3) 輸入總數、角度、勾選只陣列選中的要素，點創建。

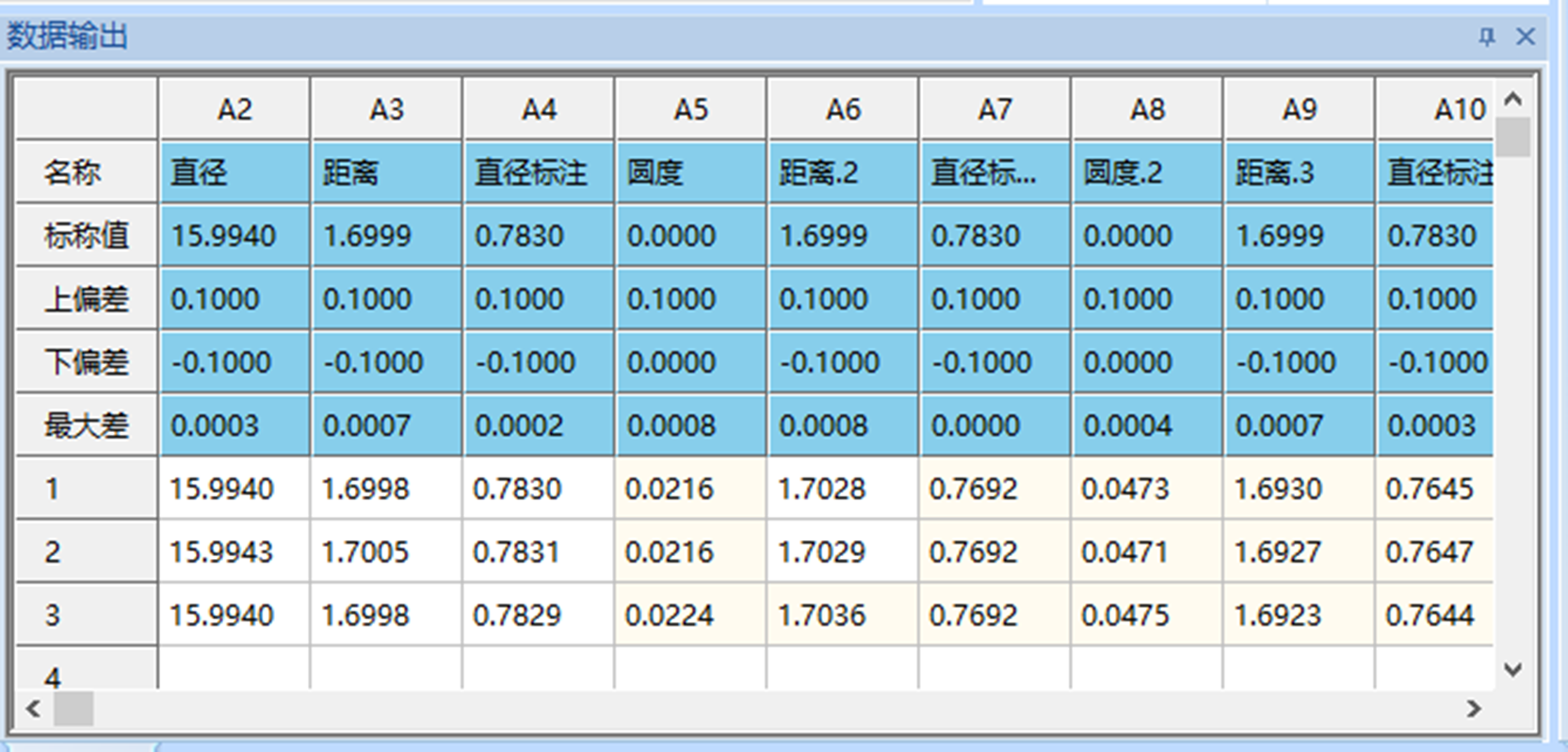

步驟七，運行程序并輸出數據。



通過思瑞測量ViewMax C系列全自動影像測量儀的精密檢測，電機轉子沖片生產廠商可以獲得沖片各項關鍵尺寸的精準數據。這些數據將幫助廠商提高產品質量和生產

效率，從而確保電機的性能和穩定性。
