如何使用 “導出EXCEL”命令輸出三坐標定制化excel報告

發表時間：2025-07-08 10:07:52 作者：三坐標來源：www.gjlhsb.com 瀏覽：784

使用三坐標測量機測量工件進行報告輸出時，同學們是不是遇到不知道如何輸出定制化表格報告的情況？下面我們通過一個案例分享如何高效輸出定制化excel報告。

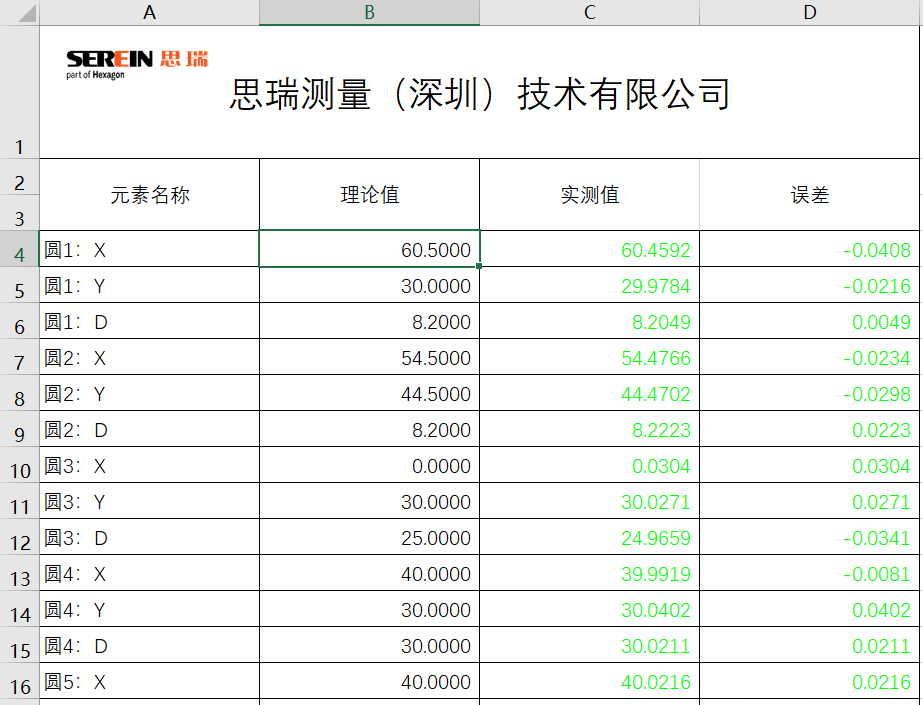

如上圖所示，主管安排小瑞測量任務，并將結果按要求輸出，由于小瑞不會使用RationalDMIS2中的“導出為EXCEL”功能，其將測量結果逐個復制到EXCEL表格中，導致效率緩慢；

主管看到后向小瑞介紹如何使用“導出為EXCEL”功能快速輸出數據。

第一步

想要輸出上述的EXCEL報告，首先準備一個相同格式的空白查檢表。

第二步

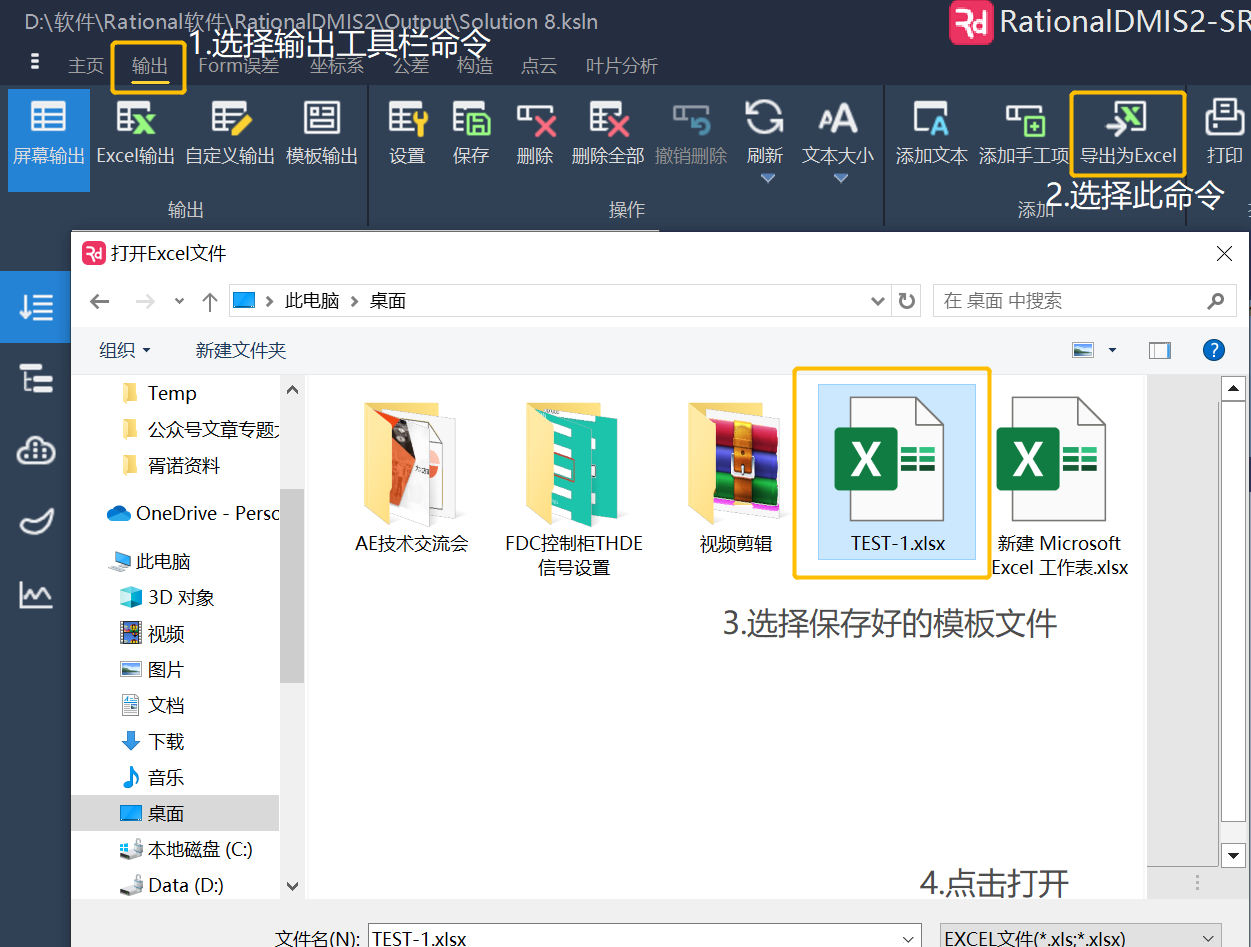

1.在軟件輸出工具欄下選擇“導出為EXCEL”命令，在彈出的窗口中找到模板文件的保存路徑并選中打開它。如下圖所示，我們將模板文件命名為“TEST-1”保存在桌面上。


2.模板文件被軟件打開。

注意：模板文件的名稱必須是英文名稱，使用中文名稱時會影響功能使用。

第三步

打開模板文件后，三坐標軟件界面會出現"EXCEL功能"工具條，在此工具條中進行自動輸出數據設置，根據表格要求，我們在自動輸出數據設置中勾選下圖所示選項：

第四步

打開模板文件時，程序條目中會自動寫入一條“打開設備”的程序語句，選中此語句，用鼠標拖放到被測元素程序語句前，然后從被測元素程序語句處運行程序，這時軟件會自動將數據寫入模板文件中，如下圖所示：

結果如下：

第五步

在“EXCEL功能”工具條中選擇“Exit”命令，軟件會彈出保存表格提示框如下圖所示：點擊“是”之后軟件會會將表格關閉并生成“關閉設備”程序語句，將此語句拖放到程序最后端，即完成定制表格輸出的操作。

以上就是關于使用三坐標測量軟件RationalDMIS“導出為EXCEL”命令輸出定制化表格報告的介紹。
