在使用三坐標測量機測量時需要搭配操作手柄使用，不清楚操作手柄的功能將會影響測量機的使用，因此了解如何使用操作手柄是十分重要的。

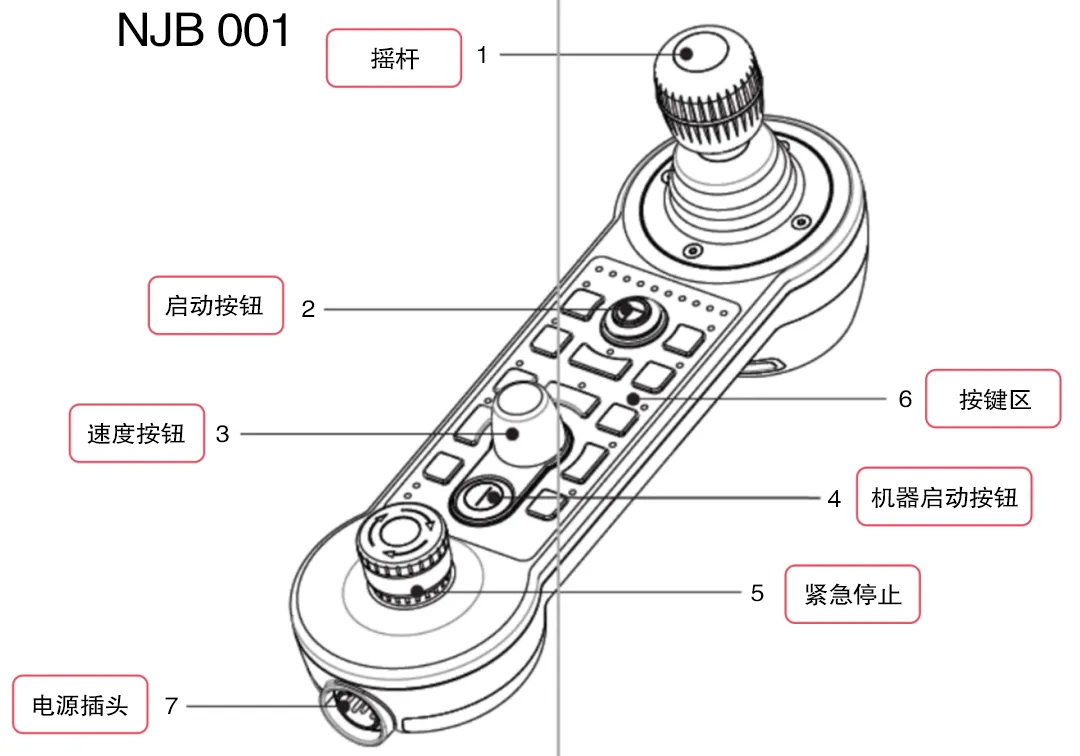

如上圖所示，以我們思瑞常用的NJB操作手柄為例，下面我將對手柄上的各個功能去進行介紹：

NJB手柄功能按鍵介紹

1. 搖桿（Joystick）：主要是用來手動控制機器的前后，左右，上下運動。

2. 啟動按鈕（Enable Button）: 按住此按鈕后，用手操作搖桿，機器才可以移動。

3. 速度旋鈕（Speed knob）：用于調整機器的測量速度。

4. 機器啟動按鈕（Machine Start）: 用于給機器加電，控制器重啟后或按下應急按鈕后需按此按鍵給控制器加電。

5. 緊急停止（Emergency Stop）：在遇到特殊情況時，可按此按鈕使機器停止運行。

6. 小鍵盤（Key Pad）：小鍵盤區，見下頁。

7. 電源插頭（Wire Plug）：用于連接手操盒與控制器之間的電纜。

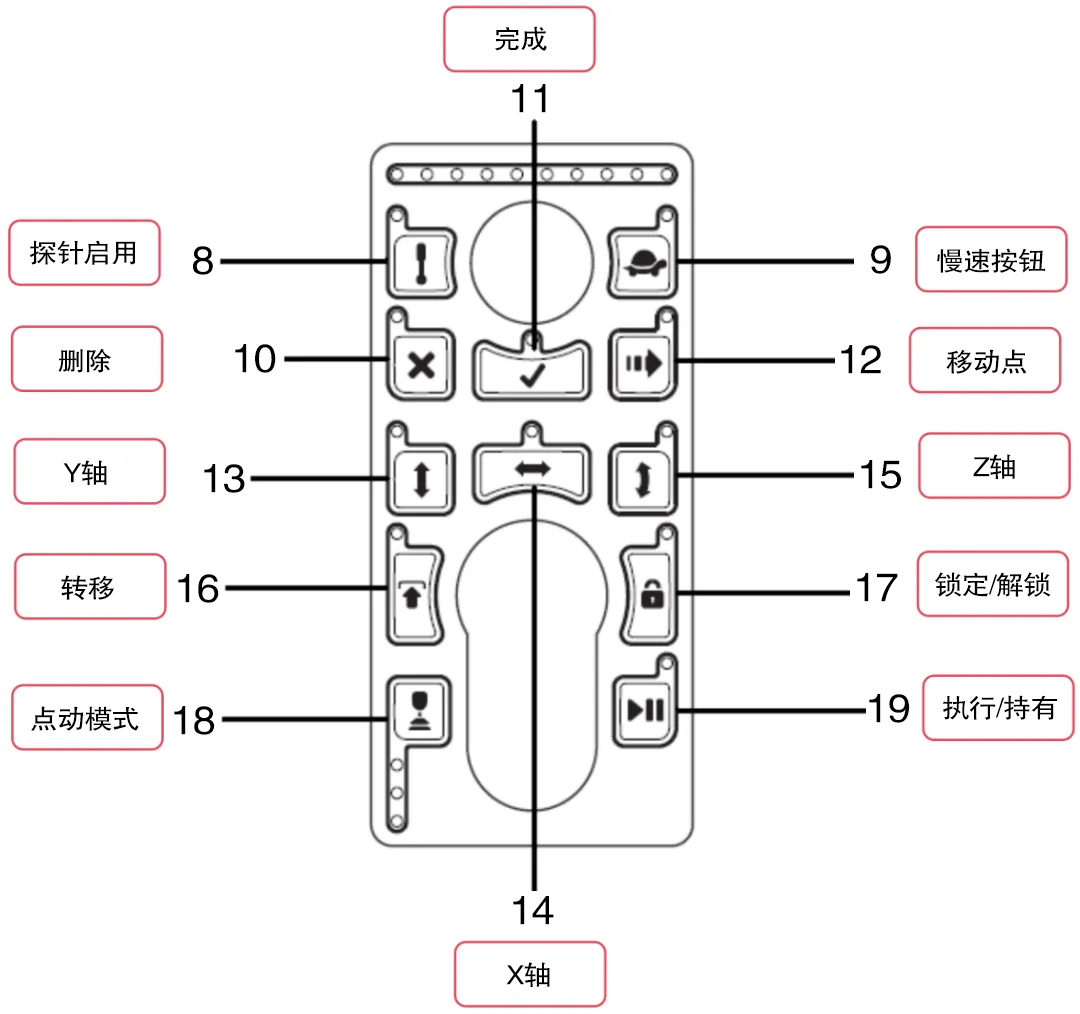

如下圖所示，NBJ操作手柄的小鍵盤區域分為12個按鍵功能，下面對這12個按鍵功能進行介紹：

NJB手柄小鍵盤區功能按鍵介紹

8. 探針啟用（Probe enable）：用于屏蔽測頭用，一般為常亮狀態。

9. 慢速（Slow）：用于切換機器運動時快慢速，按下此按鈕時可以使測針在靠近被測物時按照設定的接近速度緩慢靠近測量點。

10. 刪除點（Delete point）：用于刪除測量點。

11. 完成（Done）：測量完一個元素后按此鍵可結束測量。

12. 移動點（Move point）：用來添加移動點。

13. Y軸（Y axis）：用于鎖定Y軸。

14. X軸（X axis）：用于鎖定X軸。

15. Z軸（Z axis）：用于鎖定Z軸。

16. 轉移（Shift）：用于六軸測量機，一般測量機不使用此鍵。

17. 鎖定/解鎖（Lock/Unlock）：用于控制X5測頭吸盤，一般測頭將不使用此鍵。

18. 點動模式（Jog Mode）：用于切換不同的坐標系。

19. 執行/持有（Run/Hold）：機器自動運行程序時，用于暫停或開始程序。

以上就是關于NJB操作手柄的按鍵功能的介紹，想深入學習的朋友也歡迎報名我們的培訓課程。
