汽車上應用的彎管的領域很多，是各個總成系統能否高效運轉的關鍵元素之一。需經過嚴謹測量與檢測，才能確保管路系統功能的正常運轉。如游標卡尺、掃描檢測等傳統檢測方式不適用于汽車彎管檢測，容易會忽略一些細微尺寸上的偏差，檢測數據不精確，結果也不直觀。而經過驗證，思瑞三坐標可以輕松完成彎管精確檢測。
思瑞CROMA三坐標
CROMA系列三坐標測量機采用全鋁框架技術、柔性氣動平衡、精密三角梁等技術，具備高穩定和高效率特性，被廣泛應用于汽車零部件、機械加工、模具等多個行業。可搭載Rational-DMIS專業測量軟件，可編輯性強，功能完善。
三坐標測量管道，主要為要求測量表面點輪廓，及指定位置截面圓尺寸為主。思瑞測量Rational-DMIS管道模塊，提供管道測量便捷解決方案，能夠建立專用的管道坐標系，快速創建坐標，輕松完成彎道精確測量。
通過管道數據定義，不用導入3D模型，自動生成管道模型，省去制作CAD時間
軟件需要的管道數據，支持2種格式，分別是
切點格式（Tangent）
控制點是圓柱與連接圓的切點,（X,Y,Z） 不需要輔助參數
節點（頂點）格式（Apex）
控制點是每相鄰兩個圓柱的交點（X,Y,Z），輔助參數相鄰圓柱中間相切圓環中心圓半徑CLR
選擇對應管道段，進行手動測量圓柱，不得少于6個點，至少測量2段

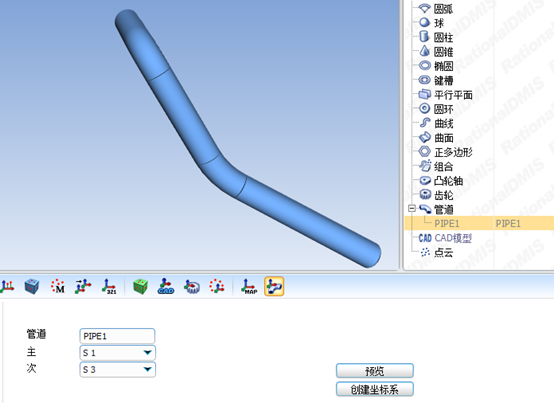

坐標系對齊更簡單，直接使用管道坐標系命令，拖放手動測量的管道段 ，選擇主次管道段進行對齊

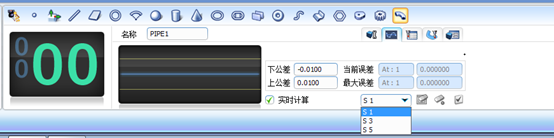

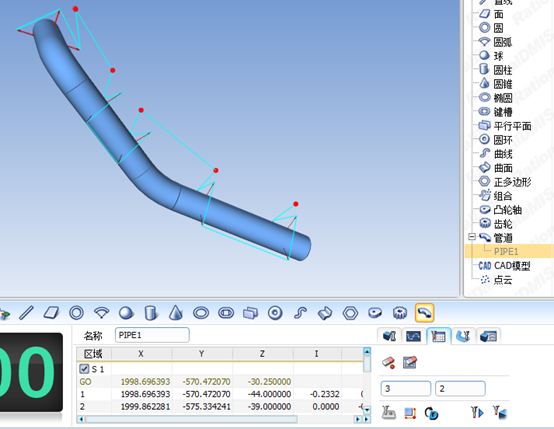

設置測量行列點數，自動產生測量點，可在不同段拖放不同測頭角度，也可不同段分別生成測量點。

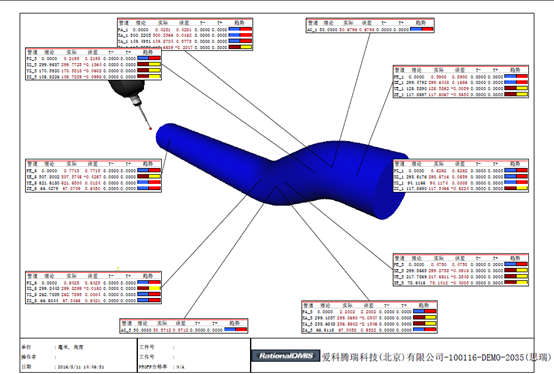

直觀簡約的圖形報告
1、文本輸出、拖放彎管元素到輸出窗口
2、圖形輸出、拖放彎管元素到圖形報告窗口
思瑞三坐標搭配RATIONAL DMIS軟件，滿足產品的高品質檢測需求。專用測量模塊的加入，實現操作簡易、結果精準的專業測量
