一、背景介紹

全球金屬加工機床行業主要集中在中國、德國、日本、意大利和美國等國家。中國一直是世界第一機床生產和消費大國，2022年全球金屬加工機床行業產值為5960億元?。

隨著全球經濟的逐步復蘇和新興市場的崛起，機床市場需求持續增長，預計到2027年，全球機床市場規模有望達到近萬億美元?。機床是指用于固體材料形狀加工的機器，主要包括金屬切削機床、金屬成形機床和木工機床。

機床被稱為“工業母機”，是制造業的基礎設備，廣泛應用于汽車、軍工、農機等行業?。機床的應用領域極其廣泛，包括通用設備、消費電子、汽摩配件、模具、工程機械、軍工、能源、醫療器械、航空航天、5G通訊等行業均對機床存在巨大需求?。

機床制造行業是制造業的基礎設備，具有高精度加工、高效生產能力、靈活性和智能化等特點，但因其自身重量過重，體積較大，內部結構復雜，導致有效準確檢測成了難點。

思瑞測量龍門三坐標測量機-突破腔體內部測量壁壘。

二、配置方案

思瑞龍門大行程三坐標搭載HH-A-M7.5 可在豎直水平兩個方向自動旋轉，7.5°的分度確保有 720 個測頭角度組合．旋 轉 90°僅需兩秒鐘，可配置長達 300mm 的加長桿；可支持各種觸發式測頭。

HP-TMe 緊湊型 5 方向觸發測頭，可以可靠地記錄單個測量點，并提供卓越的測量精度和重 復性。 HP-TMe 由探測體和可拆卸的測頭模塊組成，在測量過程中無需重復校驗即可快速實現測頭 模塊的手動或自動更換。

HP-TMe 非常堅固耐用，測頭使用壽命高達 200 萬次。

測頭模塊具有不同的觸測力，幾乎滿足所有的應用需求：

? 標準測力模塊，滿足大多數測量應用需求

? 中等測力模塊適用于較長的測針應用

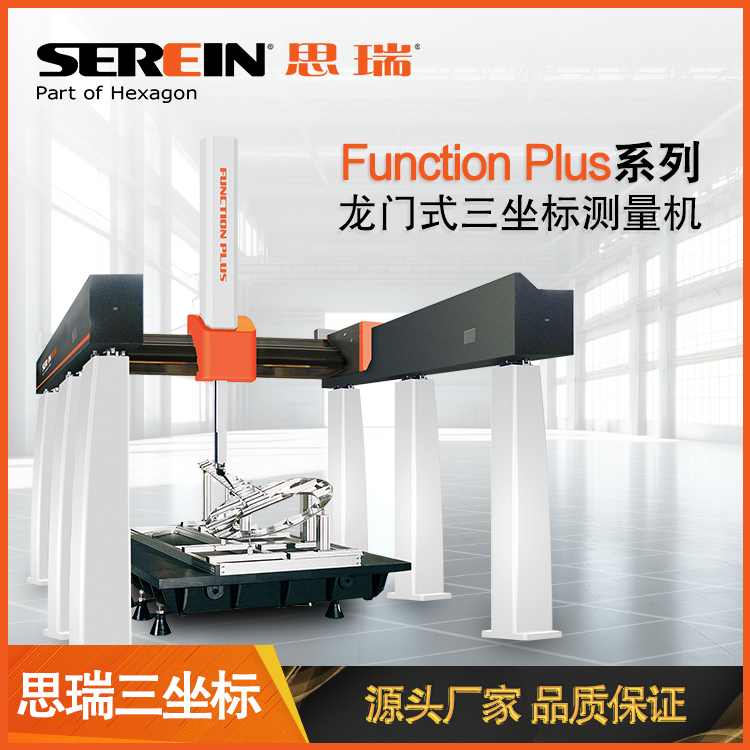

Function Plus系列龍門式三坐標

?

三、檢測流程

1、測座加長桿的搭配

1.1、因腔體內部空間大小不同，測量深腔底部孔時分別配備長度為50毫米、100毫米以及200毫米三種測座加長桿。

1.2、吸盤及測針搭配

? 在測量長度為125mm的長軸箱時，需要使用五方向測針進行測量，所以對吸盤的測力有一定的要求。

? 推薦配置：中等測力吸盤以及4根3*10的測針。

?

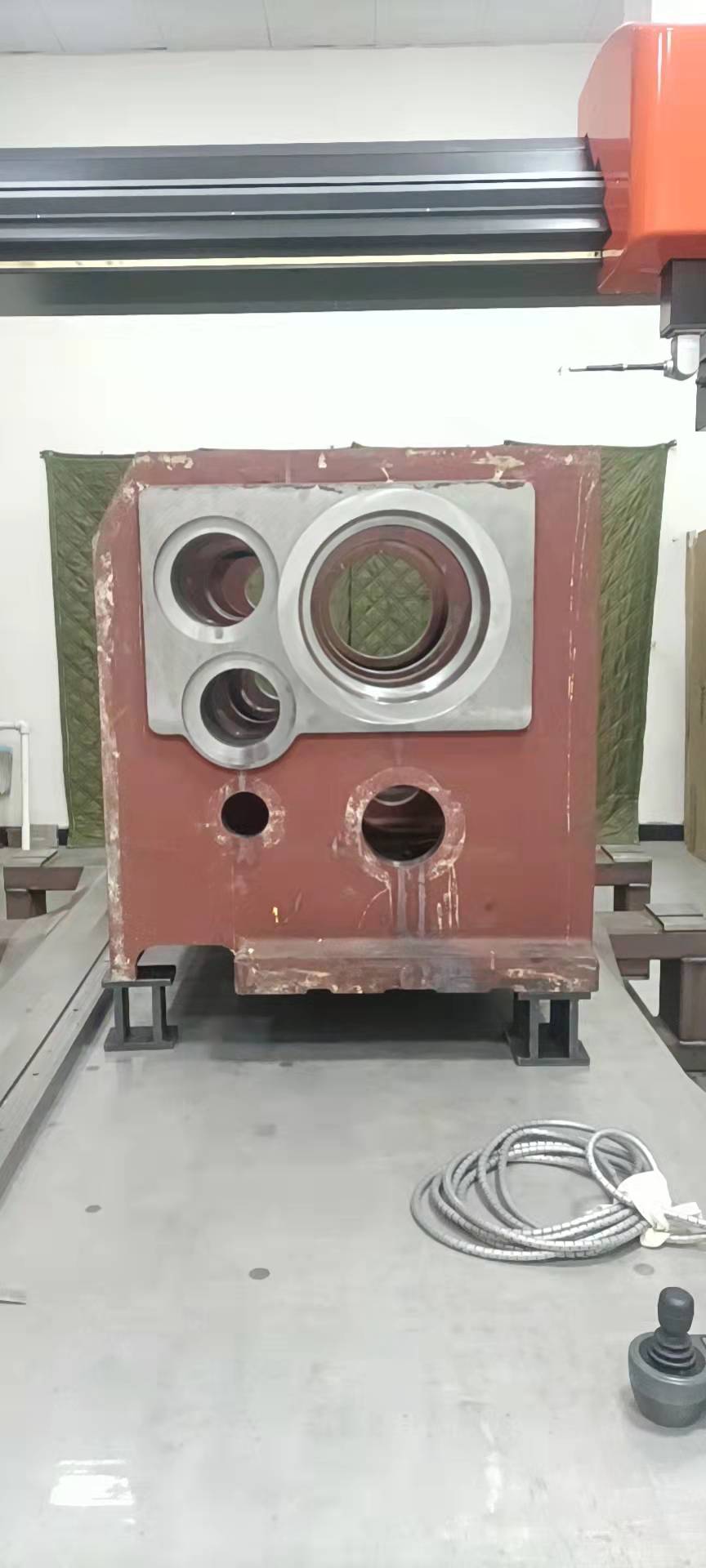

2． 零件擺放

2.1、零件大小：1120mm*820mm*860mm，因為需要測量零件的底面，所以需要在零件下方加上100毫米的等高墊塊，再添加一個200毫米長的測座加長桿用于測量深腔結構。

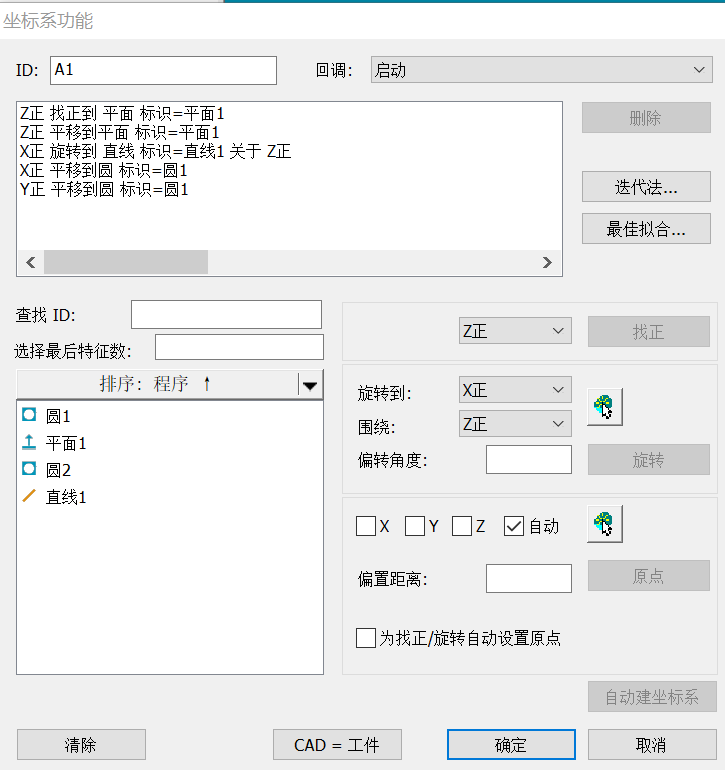

2.2、建立坐標系

根據產品的精加工面，用面圓圓建立坐標系

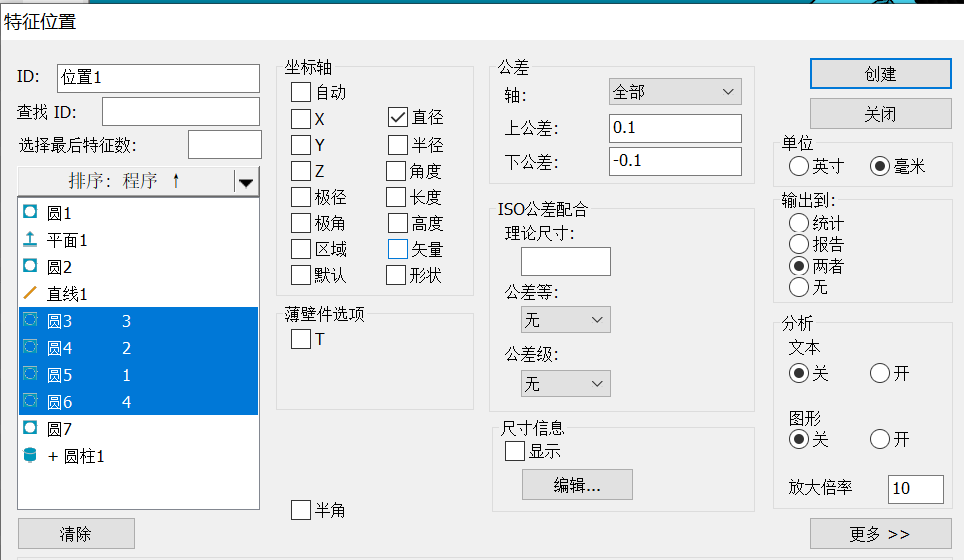

2.3、測量尺寸

三坐標測量產品的精加工孔位，直徑、距離和垂直度。可一次評價多個直徑。

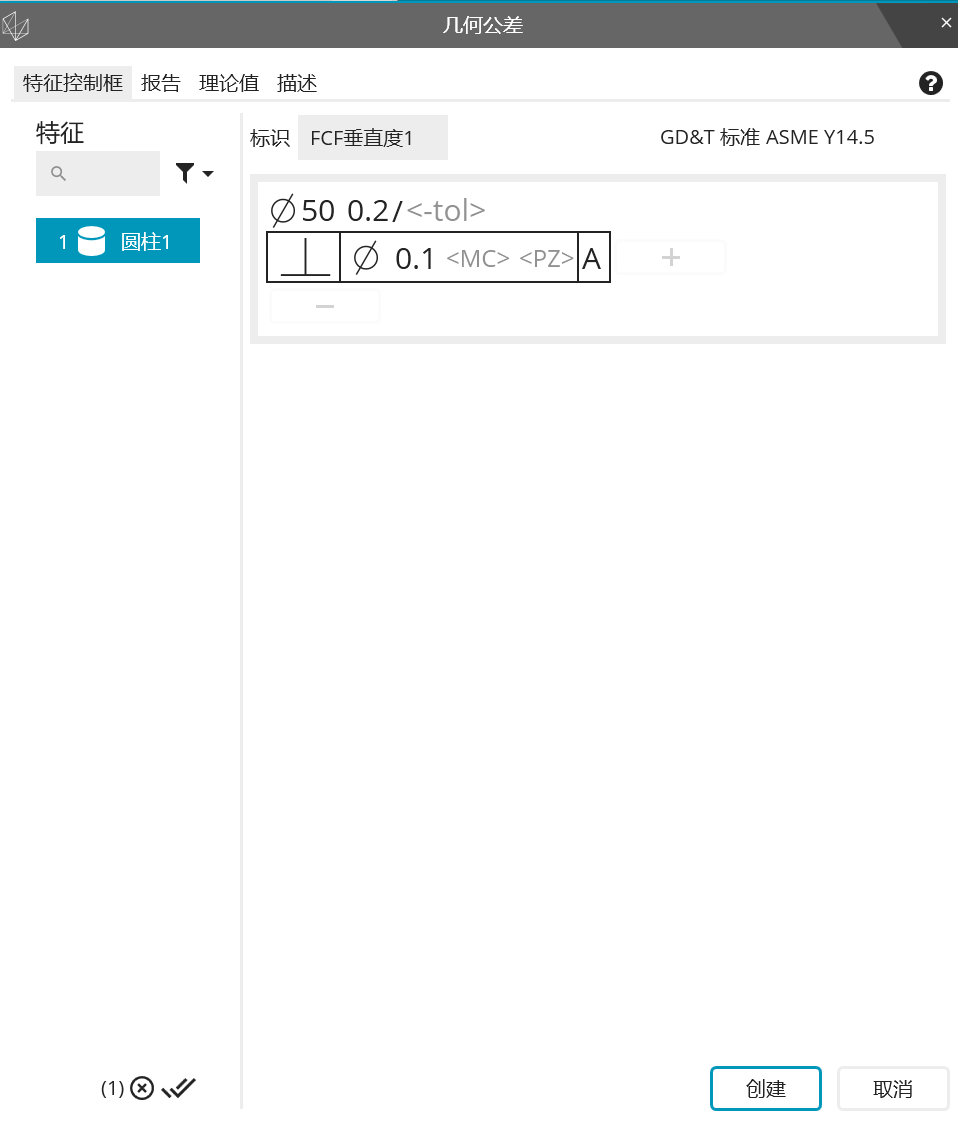

評價垂直度可以調節評價標準 。

?

四、 測量思路

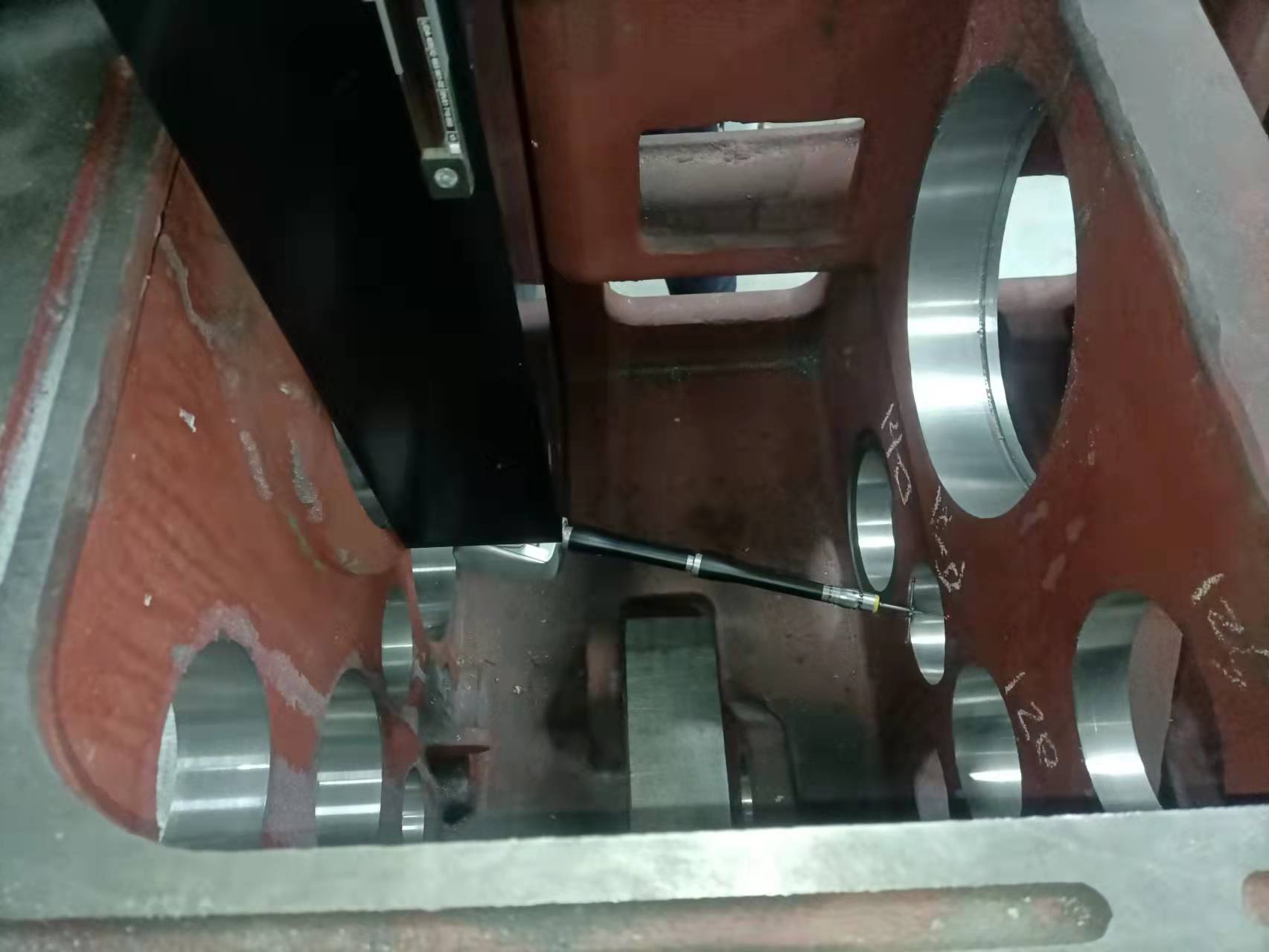

1、在三次元測量腔內孔時需要將測座移入腔內，由于測座加長桿太長，使用A90B0角度無法直接進入腔體內，所以只能把測頭旋轉到A90B-15角度把測座緩慢的移入腔體內（手動回退距離需設置為0），此時Z軸主軸后端面距零件僅為5毫米。

2、 把測針移到孔內測邊緣，然后旋轉測座至A90B0（此過程需注意不要轉錯角度），然后進行孔徑測量，測量完孔徑后先旋轉測座至A90B-15角度，再把測座移動至零件外。

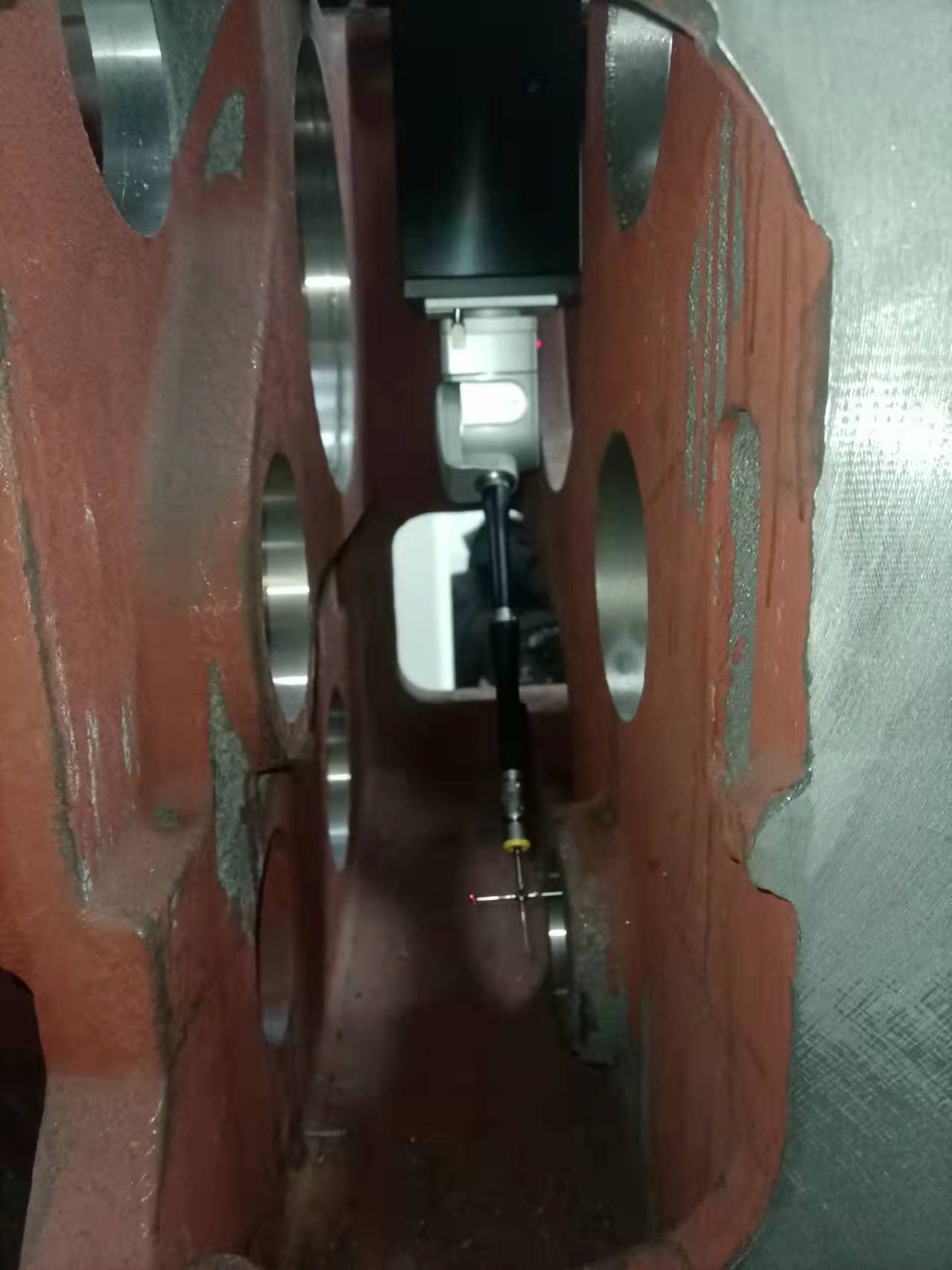

3、此孔位于腔內底部，需要使用200毫米長的測座加長桿以及五方向測針結合的方式進行測量，測量時需注意Z軸主軸、測座與零件之間的間隙。

4、由于客戶零件外表面為鑄件表面，型面誤差較大，測座進入箱體過程中空間太狹窄，所以不建議使用自動方式測量腔體內部。
