三坐標測量儀是一種非常精細的測量儀器，如何更有效的發揮測量機的作用。，就需要我們對測量知識技術有深刻的了解。在三坐標測量儀測量中建立坐標系是重要的步驟之一。要想得到正確的檢測報告，就需要要懂得建立一個正確的零件坐標系。坐標系的建立是后續測量基礎的保證。如果建立的是錯誤的坐標系將直接導致測量尺寸的錯誤，因此建立一個正確的參考方向即坐標系對測量的結果是非常關鍵和重要的。
正確的建立坐標系是需要分步進行的。三坐標測量儀建立坐標系的重要步驟是零件找正，旋轉軸和設置原點。思瑞測量三坐標測量儀的具體操作步驟和方法如下：
第一，零件找正。要先測量平面，找正零件，即確定第一軸線。選擇垂直于零件軸線的平面。注意：如果這個平面上有灰塵或是零件放置不水平，將導致基準面測量不準確。通過技術圖紙上可以得知哪一個面是基準面。如果沒有指明，測量表面比較好的平面且測點盡可能的均勻分布在整個平面上。測量一個平面至少需要三個點，一般情況可以測量更多的點參與平面的計算。此時得出的平面可以計算平面度。
第二，旋轉軸。在有了第一軸線和參考平面之后，就可以進行建坐標系的第二步：旋轉軸，即確定第二軸向。在上一步的坐標系下，要將機器的軸向與零件的一個軸向聯系起來。此時，可以選擇一個經過精加工過的面或是兩個孔組成一條直線。注意：選擇一個光潔的精加工過的平面是很重要的，一個粗糙的邊是不能用于建立坐標系的，否則將影響坐標系的精度。

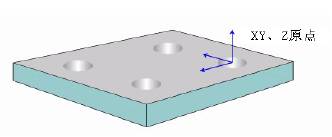

第三設，定原點。原點處于藍色標記處，它的坐標值為X = 0，Y = 0和 Z = 0。有時它需要從已知的特征進行偏置，軟件能很方便的實現。設置了零件的正確軸向和原點后一個零件坐標系就建好了。
按照以上三坐標測量儀建立坐標系的重要步驟建立坐標系將會對您測量機的使用有非常大的幫助。更多思瑞測量三坐標測量儀的技術知識，請在思瑞測量官網查詢：http://www.gjlhsb.com
